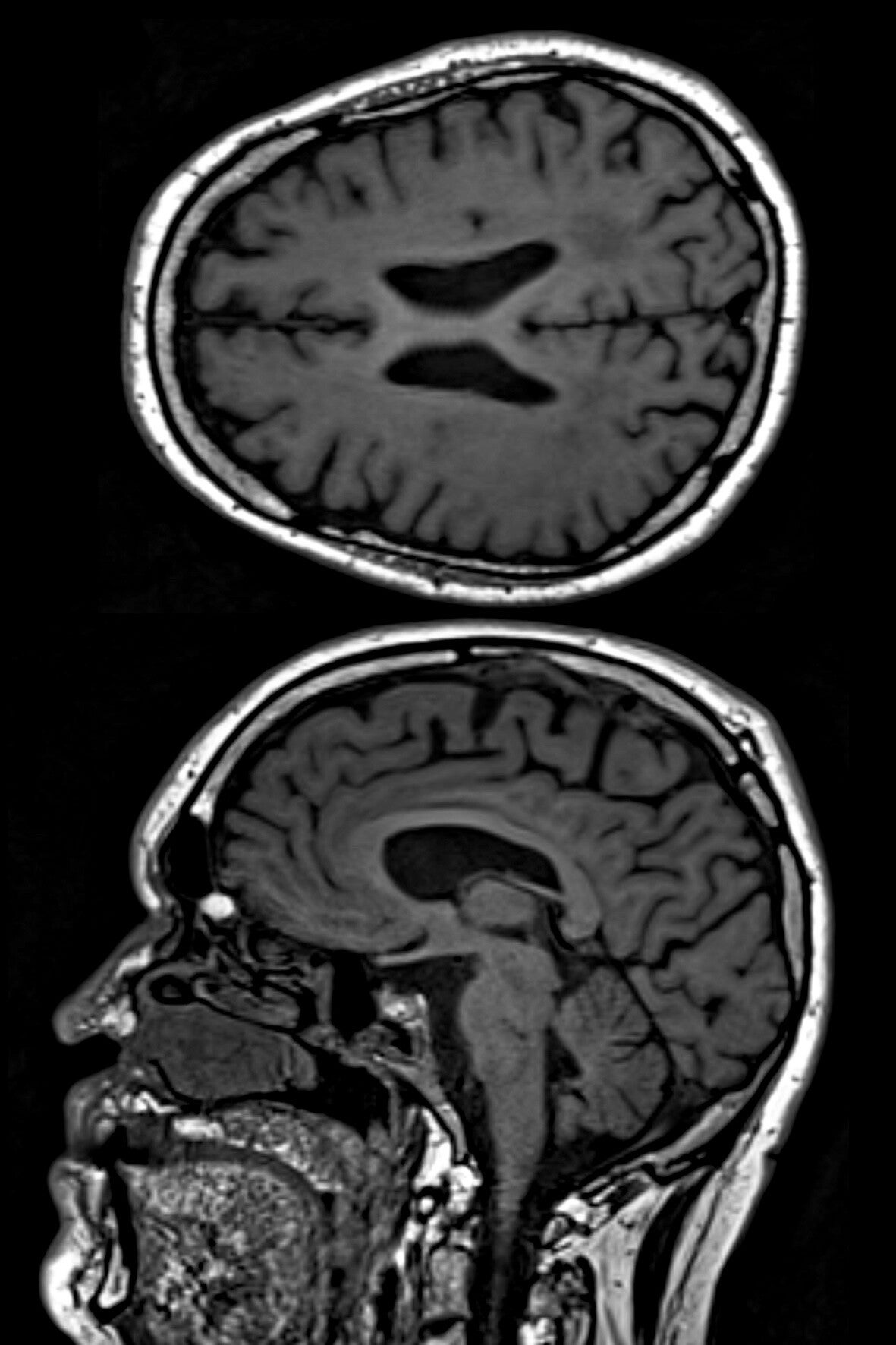

MRI-bilder av en hjärna:

• Den övre bilden: Detta är ett axiellt (eller transversionellt) snitt. Det visar hjärnan "ovanifrån" eller horisontellt, där man ser båda hjärnhalvorna och sidoventriklarna tydligt.
• Den nedre bilden: Detta är ett sagittalt (mer specifikt ett midsagittalt) snitt. Det visar hjärnan från sidan, rakt genom mitten, vilket gör att man kan se strukturer som hjärnstammen, lillhjärnan och hjärnbalken (corpus callosum) i profil.
• Hjärnbalkens "brygga" (nedre bilden): Mitt i det sagittala snittet syns en tydlig, C-formad struktur som ser ut som en båge ovanför hjärnstammen. Detta är corpus callosum (hjärnbalken). Det är hjärnans absolut största "motorväg" för information, bestående av över 200 miljoner nervfibrer som gör att den högra och vänstra hjärnhalvan kan prata med varandra i blixtsnabb hastighet.
• Vätskesystemet (båda bilderna): De mörka, symmetriska hålrummen i mitten av den översta bilden (som ser ut lite som vingar) och hålrummet under hjärnbalken på den nedre bilden är ventriklarna. Här produceras och cirkulerar cerebrospinalvätska. Den fungerar som en stötdämpare för hjärnan så att den inte skadas när du rör på huvudet, samtidigt som den transporterar bort avfallsprodukter.
• Livets träd (nedre bilden): Om du tittar längst ner till höger i den nedre bilden ser du lillhjärnan (cerebellum). Det intressanta här är det ljusare, förgrenade mönstret inuti den som liknar ett träd. Det kallas faktiskt för Arbor vitae (latin för "Livets träd") och består av vit hjärnsubstans som leder signaler för balans och motorisk koordination.
• T1-viktning: Det rent tekniskt intressanta med just dessa bilder är att de är tagna med en så kallad T1-sekvens. Det ser man på att cerebrospinalvätskan är helt mörk (svart) medan den yttre barken (grå substans) är mörkare än den inre (vit substans). Det är det snitt som bäst efterliknar hur hjärnan faktiskt ser ut i verkligheten rent anatomiskt.
